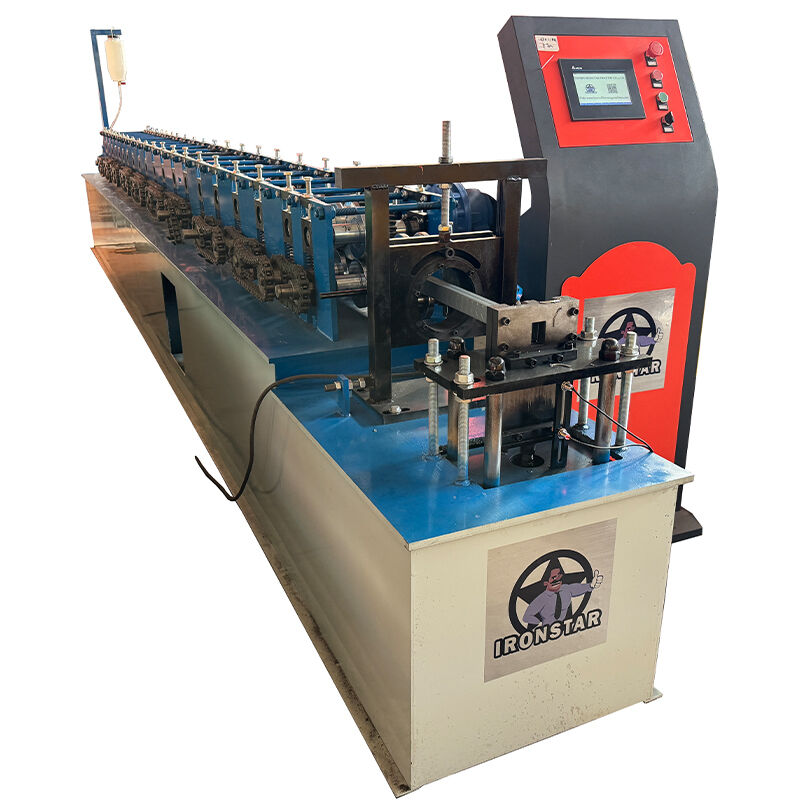

Machine de formage de tubes carrés en acier pour la coupe automatique
Machine de formage de tubes carrés
Machine de formage de tubes carrés populaire dans de nombreux pays, épaisseur courante de formage de tubes carrés de 0,3 à 0,6 mm, matériau en acier galvanisé
Nous vendons beaucoup de telles machines en Inde, Thaïlande, Indonésie, Malaisie, Philippines, etc. La taille peut être personnalisée selon vos besoins
Machine de formage de tubes à joint replié | Ligne de formage de tubes carrés | Machine de formage de tubes
Dérouleur - machine de formage - boîte de contrôle PLC - cisailles hydrauliques - table de sortie
|
NON |
Type |
Spécification | |
|
1 |
Matière première | Type | Acier galvanisé |
| Largeur d'alimentation | Selon le dessin du client | ||
| Épaisseur | 0,3-0,6 mm | ||
|
2 |
Dérouleur | Fonctionnement | Manuel |
| Capacité de poids | 3 tonnes | ||
|
3 |

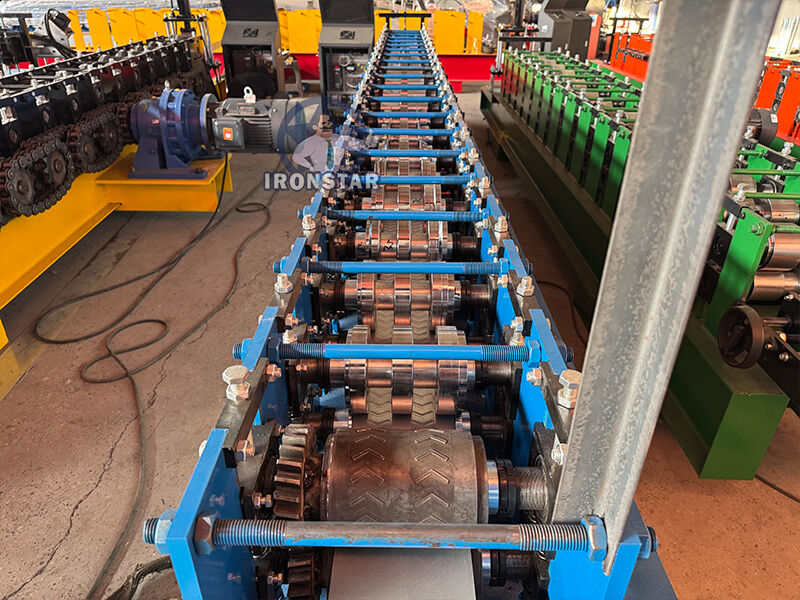

Corps principal | Poste de rouleaux | 22 rangées |
| Diamètre de l'arbre | 55 mm | ||
| Matériau de l'arbre | 45# avec 0,05 mm de chrome | ||
| Matériau des rouleaux | 45# avec 0,05 mm de chrome | ||
| Châssis | Soudage de tôles d'acier | ||
| Épaisseur du châssis | 16 mm | ||
| Taille de la machine | Environ 9*0,8*1 m | ||
| Poids de la machine | Environ 5,2 tonnes | ||
| Couleur de la machine | Selon les besoins du client | ||
| Fonctionnement | Automatique | ||
| Vitesse de travail | Vitesse courante 8-20 m/min | ||
| 4 | Cisailles | Dureté | 50-65 HRC |
| Tolérance de coupe | ± 1 mm | ||
| Fonctionnement | Coupe à scie volante | ||
| 5 | Puissance | Mode d'entraînement | Chaîne 1 pouce |
| Moteur principal | 5,5 KW | ||
| Moteur de pompe pour cisailles | 4 KW | ||
| Tension | 380V/50HZ, 3 phases ou selon la demande du client | ||
|
6 |
Boîtier de commande | Boîtier électrique | Système de contrôle PLC, onduleur |
| Écran | Écran tactile | ||
| Marque PLC | Delta fabriqué à Taïwan | ||
| Marque d'onduleur | Delta fabriqué à Taïwan ou SAJ | ||
| Langue | Chinois et anglais ou selon la demande du client | ||
| 7 | Empileur | Fonctionnement | Manuel |
| Longueur | 2-3 m | ||
Il est utilisé pour supporter la bobine d'acier et la dérouler, pour qu'elle fonctionne de manière stable
Capacité de chargement : 3 tonnes
Taille intérieure de la bobine : 470-530 mm
Type de travail : Fonctionnement manuel
Couleur : Selon la demande du client
Matériau des rouleaux : acier 45# avec 0,05 mm de chrome
surfaces des rouleaux polies, traitement de placage dur
La surface polie et le traitement thermique des moules peuvent maintenir la surface de la plaque de moulage lisse et ne pas être facilement marquée lors de l'estampage
Elle adopte l'entraînement de coupe à scie volante et la localisation automatique pour décider de la dimension et couper les produits cibles.
Insérer la matière première (tôle d'acier) à travers la plage pour fabriquer et traiter
Elle peut garantir que la bobine est droite et que les produits finis sont nets et parallèles
Système de contrôle PLC DETAL
La longueur de la pièce cible est réglable et numérique
Deux modes de fonctionnement : automatique et manuel
Fonctionnement par bouton et écran tactile, facile à utiliser
Langue : Chinois et anglais ou selon les besoins du client
L'huile hydraulique entre dans le réservoir d'huile hydraulique
Le moteur de la pompe entraîne le fonctionnement des cisailles
Puissance du moteur : 3KW
Huile hydraulique : Huile 46#
Capacité d'ajout : ajouter de l'huile à 3/4 de la capacité de la boîte
Pression d'huile : 8-10 MPa
Longueur : Courante 2-3 m
Fonctionnement : Travail manuel
Utilisé pour collecter les pièces finies
Rouleaux de support pour transmettre les pièces
Facile à retirer les panneaux par des chariots élévateurs
1). Méthode d'emballage : Nu, le vendeur doit garantir que l'équipement sera protégé contre l'humidité, la corrosion et ne sera pas endommagé pendant le transport.
2). Conditions de paiement : 30% de la valeur totale du contrat payé par T/T, les 70% restants payés par T/T après inspection par l'acheteur dans l'usine du vendeur avant la livraison.
3). Délai de livraison : Le vendeur garantit que l'équipement sera prêt à être expédié dans40 jours ouvrables après réception de l'acompte de l'acheteur.
4). Service : Nous pouvons envoyer un technicien dans votre pays pour réparer la machine si vous en avez besoin. L'acheteur doit payer tous les frais, y compris : visa, billets aller-retour, hébergement, salaire de 120 USD par jour.
5). Garantie :36 mois Pendant la garantie, les pièces remplaçables sont gratuites, mais les acheteurs doivent payer les frais d'expédition.
6). Emballage : Un équipement complet nécessite unconteneur de 20 pieds pour être logé.
