Machine de formage de rouleaux pour panneaux de toit en U en métal, automatique et personnalisée, 0,3-0,8 mm, pour l'Amérique

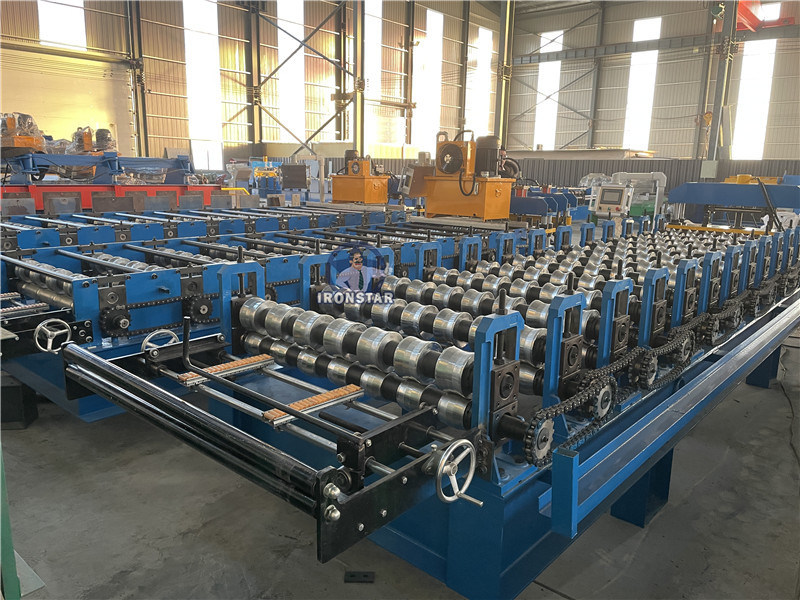

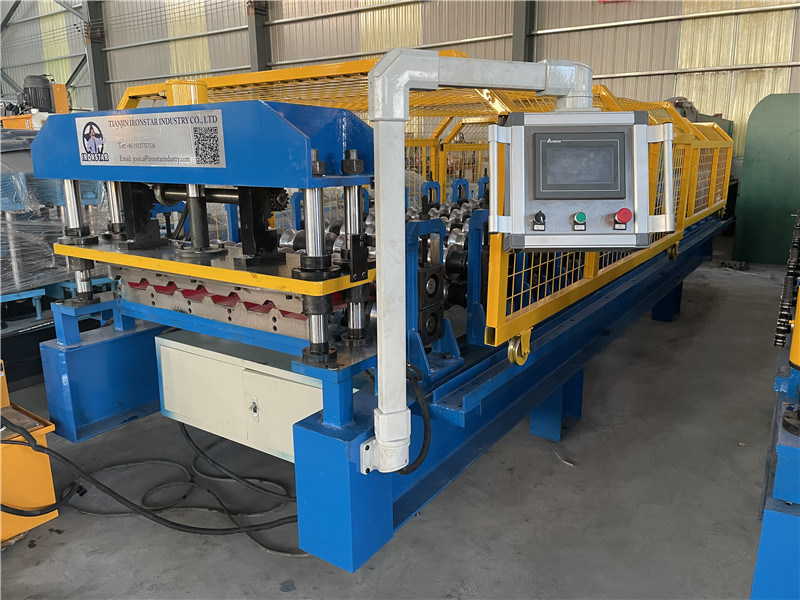

Machine de formage de rouleaux pour panneaux en U

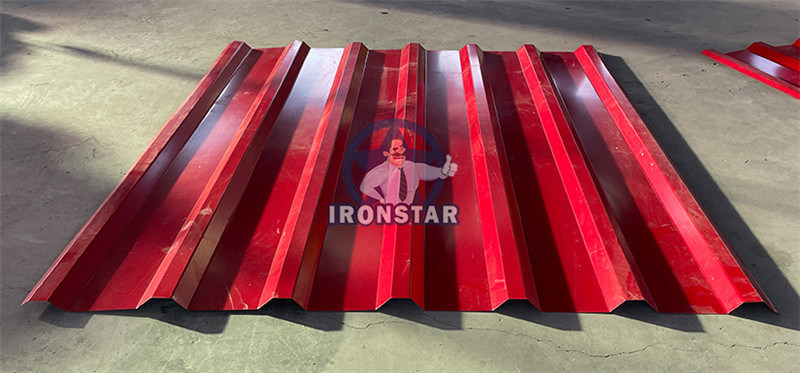

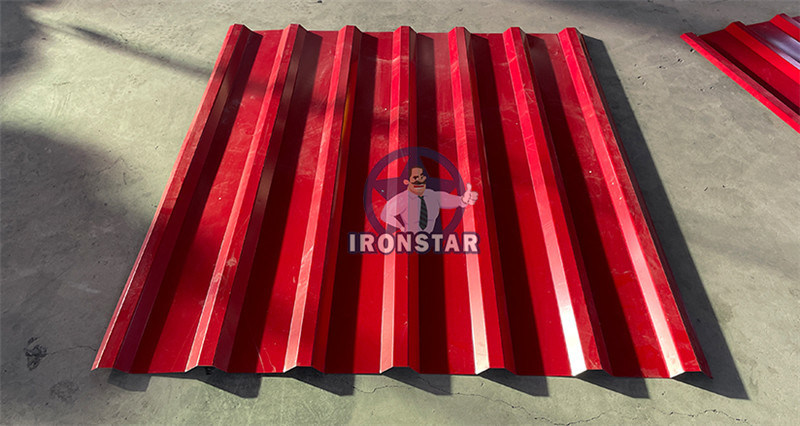

La machine de formage de rouleaux pour panneaux en U est principalement utilisée en Amérique, avec une épaisseur de laminage de 0,3 à 0,6 mm, utilisant du matériau PPGI (acier galvanisé pré-peint). Certains clients demandent que les panneaux PBU et U soient fabriqués sur une seule machine, c'est possible. Nous fabriquons cette machine pour produire deux dessins pour le client.
Machine de formage de rouleaux pour panneaux en U | machine pour tôles de toiture en panneaux en U | machines pour panneaux en U
Flux de travail de la machine de formage de rouleaux pour tôles de toiture trapézoïdales
Dérouleur - machine de formage de rouleaux - boîte de contrôle PLC - cisailles hydrauliques - table de sortie
|
NON |
Type |
Spécification | |
|
1 |
Matière première | Type | PPGI |
| Largeur d'alimentation | Selon le dessin du client | ||
| Épaisseur | 0,3-0,6 mm | ||
|
2 |
Dérouleur | Fonctionnement | Manuel |
| Capacité de poids | 5 tonnes | ||
|
3 |
Corps principal | Poste de rouleaux | 11-13 rangées |
| Diamètre de l'arbre | 70 mm | ||
| Matériau de l'arbre | 45# avec 0,05 mm de chrome | ||
| Matériau des rouleaux | 45# avec 0,05 mm de chrome | ||
| Châssis | Poutre en C de 360 mm | ||
| Épaisseur du châssis | 16 mm | ||
| Taille de la machine | Environ 5,8*1*1,5 m | ||
| Poids de la machine | Environ 4 tonnes | ||
| Couleur de la machine | Selon les besoins du client | ||
| Fonctionnement | Automatique hydraulique | ||
| Vitesse de travail | Vitesse courante 8-20 m/min | ||
| 4 | Cisailles | Dureté | 50-65 HRC |
| Tolérance de coupe | ± 1 mm | ||
| Matériau | Cr 12 | ||
| Fonctionnement | Cisaillement hydraulique | ||
| 5 | Puissance | Mode d'entraînement | Chaîne 1 pouce |
| Moteur principal | 4 KW | ||
| Moteur de pompe pour cisailles | 3 KW | ||
| Tension | 380V/50HZ, 3 phases ou selon la demande du client | ||
|
6 |
Boîte de contrôle | Boîtier électrique | Système de contrôle PLC, onduleur |
| Écran | Écran tactile | ||
| Marque PLC | Delta fabriqué à Taïwan | ||
| Marque d'onduleur | Delta fabriqué à Taïwan ou SAJ | ||
| Langue | Chinois et anglais ou selon la demande du client | ||
| 7 | Empileur | Fonctionnement | Manuel |
| Longueur | 2-3 m | ||
Il est utilisé pour supporter la bobine d'acier et la dérouler, afin qu'elle fonctionne de manière stable
Capacité de chargement : 5 tonnes
Taille intérieure de la bobine : 470-530 mm
Type de travail : Fonctionnement manuel
Couleur : Selon la demande du client
Matériau des rouleaux : acier 45# avec 0,05 mm de chrome
surfaces des rouleaux polies, traitement de placage dur
La surface polie et le traitement thermique des moules peuvent maintenir la surface de la plaque de moulage lisse et ne pas être facilement marquée lors de l'estampage
Il adopte un entraînement hydraulique et un positionnement automatique pour décider des dimensions et couper les produits cibles.
Matériau des lames : Cr12, traitement de trempe
Insérer la matière première (plaque d'acier) à travers la plage pour fabriquer et traiter
Il peut garantir que la bobine est droite et que les produits sortants sont nets et parallèles
Système de contrôle PLC DETAL
La longueur de la pièce cible est réglable et numérique
Deux modes de fonctionnement : automatique et manuel
Fonctionnement par bouton-poussoir et écran tactile, facile à utiliser
Langue : Chinois et anglais ou selon les besoins du client
L'huile hydraulique entre dans le réservoir d'huile hydraulique
Le moteur de la pompe entraîne le fonctionnement des cisailles
Puissance du moteur : 3KW
Huile hydraulique : Huile 46#
Capacité d'ajout : ajouter de l'huile aux 3/4 de la capacité de la boîte
Pression d'huile : 8-10 MPa
Longueur : Courante 2-3 m
Fonctionnement : Travail manuel
Utilisé pour collecter les pièces finies
Rouleau de support pour transmettre les pièces
Facile à retirer les panneaux par des chariots élévateurs
1). Méthode d'emballage : Nu, le vendeur doit garantir que l'équipement sera résistant à l'humidité, anti-corrosion et ne sera pas endommagé pendant le transport.
2). Conditions de paiement : 30 % de la valeur totale du contrat payés par T/T, les 70 % restants payés par T/T après inspection par l'acheteur dans l'usine du vendeur avant la livraison.
3). Délai de livraison : Le vendeur garantit que l'équipement sera prêt à être expédié dans les40 jours ouvrables après réception de l'acompte de l'acheteur.
4). Service : Nous pouvons envoyer un technicien dans votre pays pour réparer la machine si vous en avez besoin. L'acheteur doit payer tous les frais, y compris : visa, billets aller-retour, hébergement, salaire de 120 USD par jour.
5). Garantie :36 mois Pendant la garantie, les pièces remplaçables sont gratuites, mais les acheteurs doivent payer les frais d'expédition.
6). Emballage : Un équipement complet nécessite unconteneur de 20 pieds pour être logé.
