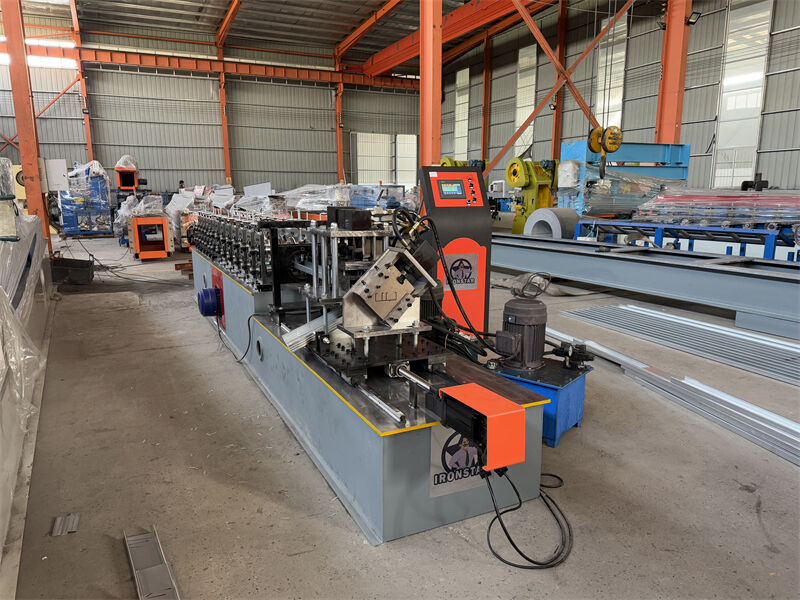

Machine à former les profilés en C, populaire dans de nombreux pays, épaisseur courante entre 0,3 et 0,6 mm, vitesse courante 10-20 m/min, avec servomoteur la vitesse peut atteindre 30-50 m/min, nous vendons beaucoup de ces machines en Irak, Égypte, Émirats arabes unis, Chili, Zambie, etc.
Machine à former les montants en C | Machine à former les profilés Cd | Machine à former les profilés en C
Dérouleur - machine à former - boîte de contrôle PLC - cisailles hydrauliques - table de sortie
|
NON |
Type |
Spécification | |
|
1 |
Matière première | Type | Acier galvanisé |
| Largeur d'alimentation | Selon le dessin du client | ||
| Épaisseur | 0,85 mm | ||
|
2 |
Dérouleur | Fonctionnement | Manuel |
| Capacité de poids | 3 tonnes | ||
|
3 |

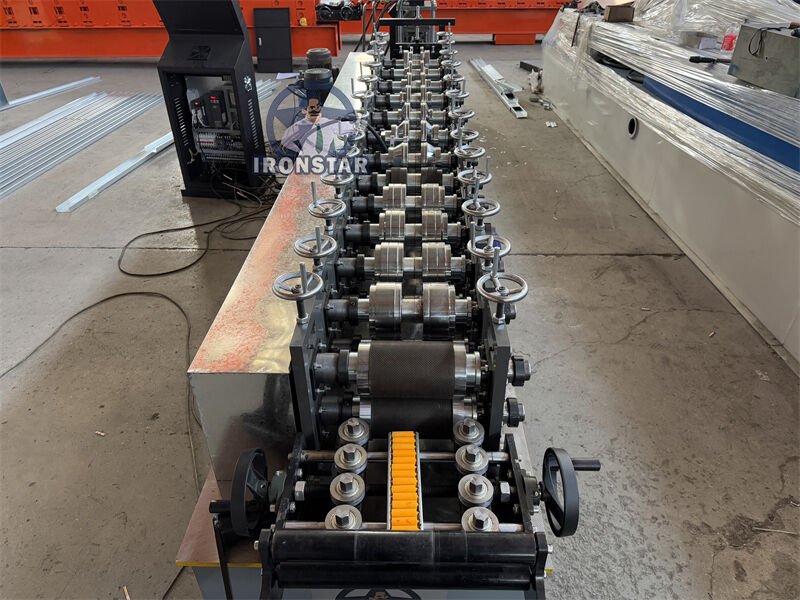

Corps principal | Poste de roulage | 12 rangées |
| Diamètre de l'arbre | 55 mm | ||
| Matériau de l'arbre | 45# avec 0,05 mm de chrome | ||
| Matériau des rouleaux | 45# avec 0,05 mm de chrome | ||
| Châssis | Soudage de tôles d'acier | ||
| Épaisseur du châssis | 16 mm | ||
| Taille de la machine | Environ 5,5*0,8*1 m | ||
| Poids de la machine | Environ 1,8 tonnes | ||
| Couleur de la machine | Selon les besoins du client | ||
| Fonctionnement | Automatique hydraulique | ||
| Vitesse de travail | Vitesse courante 30-50 m/min | ||
| 4 | Cisailles | Dureté | 50-65 HRC |
| Tolérance de coupe | ± 1 mm | ||
| Matériau | Cr 12 | ||
| Fonctionnement | Coupe hydraulique | ||
| 5 | Puissance | Mode d'entraînement | Chaîne 1 pouce |
| Moteur principal | 4 KW | ||
| Moteur de pompe pour cisailles | 4 KW | ||
| Tension | 380V/50HZ, 3 phases ou selon la demande du client | ||
|
6 |
Boîte de contrôle | Boîte électrique | Système de contrôle PLC, onduleur |
| Écran | Écran tactile | ||
| Marque PLC | Delta fabriqué à Taïwan | ||
| Marque d'onduleur | Delta fabriqué à Taïwan ou SAJ | ||
| Langue | Chinois et anglais ou selon la demande du client | ||
| 7 | Empileur | Fonctionnement | Manuel |
| Longueur | 2-3 m | ||
Il est utilisé pour supporter la bobine d'acier et la dérouler, pour qu'elle fonctionne de manière stable
Capacité de chargement : 3 tonnes
Taille intérieure de la bobine : 470-530 mm
Type de travail : Fonctionnement manuel
Couleur : Selon la demande du client
Matériau des rouleaux : acier 45# avec 0,05 mm de chrome
surfaces des rouleaux polies, traitement de placage dur
La surface polie et le traitement thermique des moules peuvent maintenir la surface de la plaque de moulage lisse et ne pas être facilement marquée lors de l'estampage
Elle adopte un entraînement hydraulique et un positionnement automatique pour décider des dimensions et couper les produits cibles.
Matériau des lames : Cr12, traitement de trempe
Insérer la matière première (tôle d'acier) à travers la table pour la fabriquer et la traiter
Elle peut garantir que la bobine est droite et que les produits sortants sont nets et parallèles

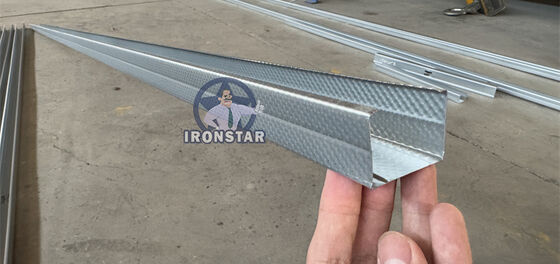

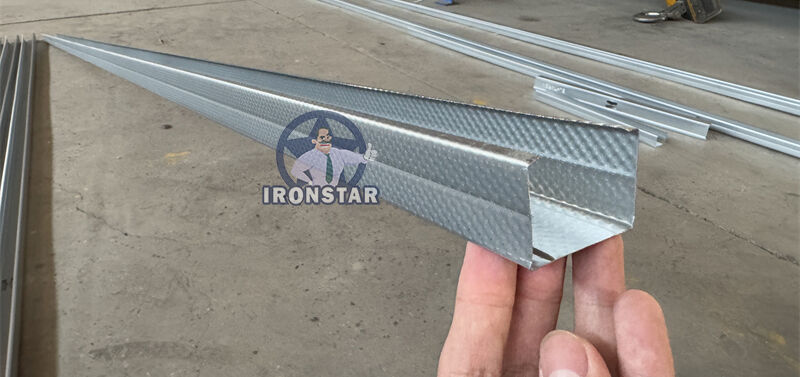

Le rouleau de gaufrage crée des points sur le produit
Il peut personnaliser les rouleaux de gaufrage selon le motif demandé par le client
Le moule de poinçonnage est situé sur la machine avant les cisailles

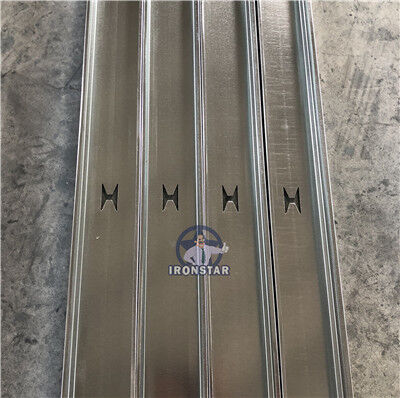

Il peut percer des trous selon les besoins du client, les clients choisissent généralement des trous en H ou des trous ronds
Les trous doivent être poinçonnés sur une surface plane, courants dans différents produits, leur position locale n'est pas la même
Le moule de poinçonnage est situé sur la machine avant les cisailles
Il peut poinçonner un logo selon les besoins du client, le logo peut être un numéro numérique ou une photo
Le logo doit être poinçonné sur une surface plane, courant dans différents produits, sa position locale n'est pas la même
Système de contrôle PLC DETAL
La longueur de la pièce cible est réglable et numérique
Deux modes de fonctionnement : automatique et manuel
Fonctionnement par bouton-poussoir et écran tactile, facile à utiliser
Langue : Chinois et anglais ou selon les besoins du client
L'huile hydraulique entre dans le réservoir d'huile hydraulique
Le moteur de la pompe actionne les cisailles
Puissance du moteur : 3KW
Huile hydraulique : Huile 46#
Capacité d'ajout : ajouter de l'huile jusqu'à 3/4 de la capacité de la boîte
Pression d'huile : 8-10 MPa
Longueur : Courante 2-3 m
Fonctionnement : Travail manuel
Utilisé pour collecter les pièces finies
Rouleau de support pour transmettre les pièces
Facile à retirer les panneaux avec des chariots élévateurs
1). Méthode d'emballage : Nu, le vendeur doit garantir que l'équipement sera protégé contre l'humidité, la corrosion et ne sera pas endommagé pendant le transport.
2). Conditions de paiement : 30% de la valeur totale du contrat payé par T/T, les 70% restants payés par T/T après inspection par l'acheteur dans l'usine du vendeur avant la livraison.
3). Délai de livraison : Le vendeur garantit que l'équipement sera prêt à être expédié dans40 jours ouvrables après réception de l'acompte de l'acheteur.
4). Service : Nous pouvons envoyer un technicien dans votre pays pour réparer la machine si vous en avez besoin. L'acheteur doit payer tous les frais, y compris : visa, billets aller-retour, hébergement, salaire de 120 USD par jour.
5). Garantie :36 mois Pendant la garantie, les pièces remplaçables sont gratuites, mais l'acheteur doit payer les frais d'expédition.
6). Emballage : Un équipement complet nécessite unconteneur de 20 pieds pour être logé.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
